氟塑料襯里止回閥性能參數和特點

發表時間：2019-7-8, 編寫人:上海川滬閥門有限公司

氟塑料襯里止回閥啟閉件（閥瓣）借助介質作用力，自動阻止介質逆流的閥門稱為止回閥。在止回閥的過流面上襯一層氟塑料，用來隔絕介質與金屬殼體的接觸，這樣的閥門便稱為氟塑料襯里止回閥。
氟塑料襯里止回閥是腐蝕性介質順流時開啟、逆流時關閉的自動閥門?？刂平橘|流的這種方式被用來防止介質倒流，以便泵在停止運轉之后維持初始狀態，使往復式泵和壓縮機能運行，并防止驅使備用的旋轉式泵和壓縮機裝置反轉。

（1）氟塑料襯里止回閥性能參數管路中，凡是不允許腐蝕性介質逆流的場合均需要安裝氟塑料襯里止回閥。氟塑料襯里止回閥的參數范圍如下：
公稱尺寸DN10~600公稱壓力PN2.5～25工作溫度t≤150℃適用介質強酸、強堿類

（2）氟塑料襯里止回閥結構形式氟塑料襯里止回閥的結構形式很多，幾乎所有通用止回閥都能用氟塑料襯里。常見的氟塑料襯里止回閥的結構形式有：升降式結構，旋啟式結構，立式結構，蝶式結構等。每種結構的氟塑料襯里止回閥作用與通用止回閥相同，前面已經介紹過，不再贅述。

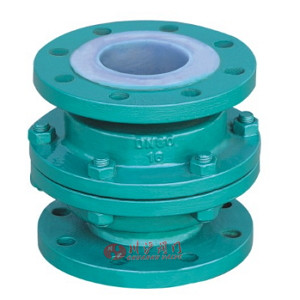

上面2張圖片分別展示的是H40F46氟塑料襯里止回閥 和 H41F46氟塑料襯里止回閥。

（3）氟塑料襯里止回閥的特點

①氟塑料襯里升降式止回閥的閥瓣沿著閥座中心線做升降運動，其閥體與截止閥閥體完全一樣，可以通用。在閥瓣導向筒下部或閥蓋導向套筒上部加工出一個泄壓孔。當閥瓣上升時，通過泄壓孔排出套筒內的介質，以減小閥瓣開啟時的阻力。該閥門的流體阻力較大，只能裝在水平管道上。
與其他類型的止回閥相比，升降式止回閥的升程短，因而升降式止回閥可能是快速關閉的閥門。但是，如果臟物進入關閉件的運動導向套，則關閉件可能會被卡死或關閉緩慢。另外，倘若用于黏性介質，則關閉件在其導向套中的運動可能變慢。

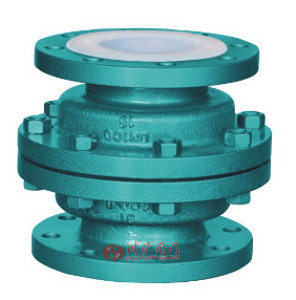

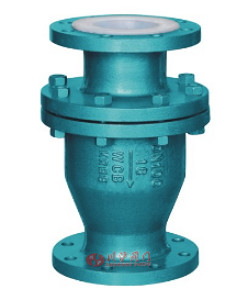

上面2張圖片分別展示的是H42F46氟塑料襯里止回閥 和 H44F46氟塑料襯里止回閥。

②氟塑料襯里旋啟式止回閥的閥瓣呈圓盤狀，閥瓣繞閥座通道外固定軸做旋轉運動。旋啟式止回閥由閥體、閥蓋、閥瓣組成；閥門通道呈流線型，流體阻力小。
如果能夠防止閥瓣處于失速位置，旋啟式止回閥也可以垂直安裝。但是，在全開位置時，由閥瓣重量決定的關閉力矩就非常小，因此，此類閥會趨向于關閉遲緩。為了克服這種對于倒流的遲緩反應，閥瓣可以裝上帶有秤硫或彈簧載荷的杠桿。

③氟塑料襯里蝶式止回閥的閥瓣有形如蝴蝶狀的兩瓣式和盤狀式。蝶板（閥瓣）旋轉軸位于閥內通道中心，這種止回閥的結構簡單，但密封性差。氟塑料襯里蝶式止回閥通常限用于旋啟式止回閥所不能滿足要求的場合。

④氟塑料襯里立式止回閥為球芯閥瓣，直流式結構，流道光滑通暢，流體阻力小。立式安裝于防腐蝕工業管道中，箭頭所示方向為介質流動的方向。

（4）氟塑料襯里止回閥典型結構氟塑料襯里止回閥（如上圖所示）主要由閥體、閥瓣、閥軸等組成。為了襯里工藝方便易行和保證產品質量，殼體承壓件好采用精密鑄造。

詳細了解上海川滬閥門有限公司生產的 H40F46氟塑料襯里止回閥 和 H41F46氟塑料襯里止回閥，請聯系我司銷售部。
