一、氣動開關蝶閥 產品概述

上海川滬閥門有限公司生產的氣動切斷蝶閥是采用三偏心金屬硬密封結構或者橡膠軟密封結構的蝶閥與高引進型氣動活塞式執行器組成。氣動切斷蝶閥適用于兩位開關、切斷的場合，也稱為氣動開關蝶閥。氣動切斷蝶閥外配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動開關蝶閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90℃，可以實現全開——全閉的動作。該閥門按其密封性能分為金屬密封與軟密封。
特點：
1.結構緊湊，體積精小。
2.運行可靠，密封性好。
3.維修容易，安裝方便，適應性強。
適用場景:
氣動開關蝶閥廣泛應用于石油、化工、輕工、制藥、造紙、汽車等工業自動控制系統中作遠距離集中控制或就地控制。

二、氣動開關蝶閥 產品圖片

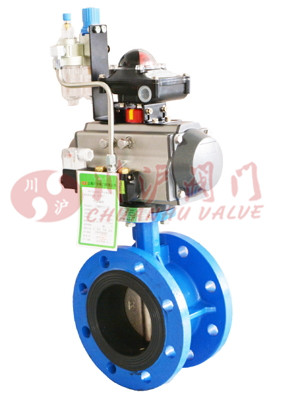

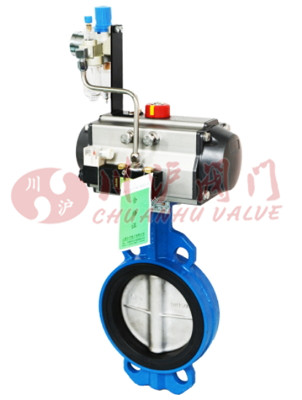

氣動開關蝶閥(軟密封對夾式)	氣動開關蝶閥(軟密封法蘭式)

三、氣動開關蝶閥 零部件材料

零件名稱	材料名稱
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	聚四氟乙烯、柔性石墨

四、氣動開關蝶閥 技術參數

公稱通徑 mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
公稱壓力 MPa	0.6、1.0、1.6、2.5
連接方式	法蘭式、對夾式
動作范圍	0～90°
密封形式	金屬密封、四氟密封、橡膠密封
執行器型號	GT、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構、雙作用執行機構
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

五、氣動開關蝶閥 執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動開關蝶閥 性能規范

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

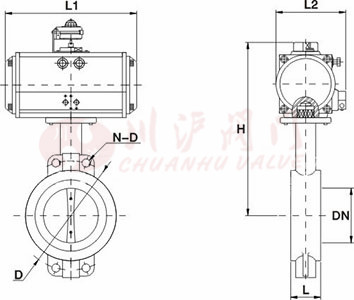

七、氣動開關蝶閥(對夾式) 結構圖

八、氣動開關蝶閥(對夾式) 連接尺寸

PN1.0~1.6MPa
公稱 通徑 DN	外型尺寸mm				外型連接尺寸		執行器型號
	L	L1	L2	H	D	N-D
50	42	141/159	71/83	269/281	120	4-23	AT-D-52/AT-S-63
65	44.7	159/211	83/95	283/303	136.2	4-26.5	AT-D-63/AT-S-75
80	45.2	159/248	83/107	289/309	160	8-18	AT-D-63/AT-S-88
100	52.1	211/269	95/123	320/338	185	4-24.5	AT-D-75/AT-S-100
125	54.4	248/269	107/123	351/366	215	4-23	AT-D-88/AT-S-100
150	55.8	269/345	123/152	380/405	238	4-25	AT-D-100/AT-S-125
200	60.6	345/409	152/172	435/477	295	4-29	AT-D-125/AT-S-145
250	65.6	409/438	172/187	509/552	357	4-29	AT-D-145/AT-S-160
300	76.5	438/550	187/215	597/622	407	4-30	AT-D-160/AT-S-190
350	76.5	550/600	215/240	653/688	467	4-30	AT-D-190/AT-S-210
400	86.5	550/633	215/262	720/787	515	4-30	AT-D-190/AT-S-240
450	105.6	600/633	240/262	772/858	565	4-30	AT-D-210/AT-S-240
500	131.8	633/730	262/330	867/1004	620	4-33	AT-D-240/AT-S-270
600	152	730/1700	330/-	998/1220	725	4-36	AT-D-270/AW-S-25
700	163	1320/1970	-	1116/1282	840	4-36	AW-D-25/AW-S-28
800	188	1430/2700	-	1330/1007	950	4-39	AW-D-28/AW-S-35

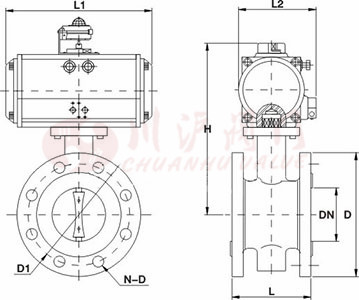

九、氣動開關蝶閥(法蘭式) 結構圖

十、氣動開關蝶閥(法蘭式) 連接尺寸

主要外形尺寸-PN16、10（10bar）
公稱 通徑 DN	外形尺寸mm				連接尺寸mm
	L	L1	L2	H	D	D	N-D
50	108	141	71	269	165	125	4-18
65	112	159	83	283	185	145	4-18
80	114	159	83	289	200	160	8-18
100	127	211	95	320	220	180	8-18
125	140	248	107	351	250	210	8-18
150	140	269	123	380	285	240	8-22
200	152	345	152	435	340	295	8-22
250	165	409	172	509	395	350	12-22
300	178	438	187	597	445	400	12-22
350	190	550	215	653	505	460	16-22
400	216	550	215	720	565	515	16-26
450	222	600	240	772	615	565	20-26
500	229	633	262	867	670	620	20-26
600	267	-	-	-	780	725	20-30
700	292	-	-	-	895	840	24-30
800	318	-	-	-	1015	950	24-33

十一、氣動開關蝶閥 制造標準

設計標準	GB/T2238-1989
法蘭連接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-2000；JB/T9092-1999

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-氣動開關蝶閥.PDF
