一、電動法蘭閘閥 產品概述

上海川滬閥門有限公司生產的Z941W 電動法蘭閘閥，閘閥與Z型多回轉電動執行機構相配，有開關型和智能型。此類閥門操作非常簡單是一種常見的啟閉式閥，它利用閘板的上下運作來接通和關閉管道中的流體介質。
特點：
1、流動阻力不大，密封面受介質的沖刷和侵蝕小（閘板開啟度高）
2、開啟時有力度，密封的性能較好，介質流向不受限制，不攏流，不降壓力。
3、形體簡單明了，制做工藝性好，使用范圍大。
4、閉閥所需力矩較小。
適用場景:
Z941W 電動法蘭閘閥廣泛應用于化工、造紙、石油、電力、冶金、污水處理等部門。

二、電動法蘭閘閥 產品圖片

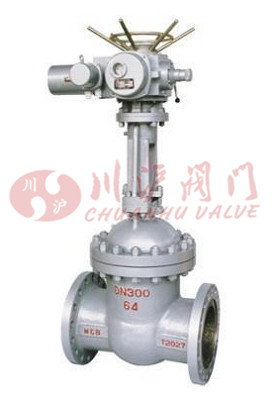

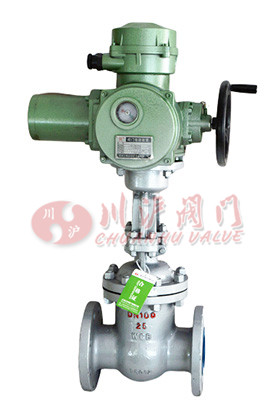

電動法蘭閘閥(鑄鋼法蘭連接)	電動法蘭閘閥(配常州蘭陵電動執行器)

三、電動法蘭閘閥 產品型號

閥體材質	型號
鑄鋼	Z941W-16C,Z941W-25C,Z941W-16C,Z941W-40C,Z941W-63C,Z941W-100C,Z941W-160C,Z941W-200C
304不銹鋼	Z941W-16P,Z941W-25P,Z941W-16P,Z941W-40P,Z941W-63P,Z941W-100P,Z941W-160P,Z941W-200P
316不銹鋼	Z941W-16R,Z941W-25R,Z941W-16R,Z941W-40R,Z941W-63R,Z941W-100R,Z941W-160R,Z941W-200R

四、電動法蘭閘閥 零部件材料

型號	材料
	閥體、閥蓋	閘板	閥桿	填料
Z941W-16P～200P	鉻鎳不銹鋼	鉻鎳不銹鋼	鉻鎳不銹鋼	聚四氟乙烯
Z941W-16R～200R	鉻鎳鉬不銹鋼	鉻鎳鉬不銹鋼	鉻鎳鉬不銹鋼

五、電動法蘭閘閥 主要技術參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z941W-16P~200P	16~200	4.0~10.0	≤200	硝酸類介質
Z941W-16R~200R				醋酸類介質

六、電動法蘭閘閥 結構圖

七、電動法蘭閘閥 連接尺寸

Z941W-25P、Z941W-25R 型不銹鋼楔式閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	b	f	z×Φd	H	重量/Kg
50	250	160	125	100	20	3	4×Φ18	653	64
65	265	180	145	120	22	3	8×Φ23	665	65
80	280	195	160	135	22	3	8×Φ18	725	79
100	300	230	190	160	24	3	8×Φ23	787	98
125	325	270	220	188	28	3	8×Φ25	902	154
200	400	360	250	218	30	3	8×Φ25	955	168
250	450	425	370	332	36	3	12×Φ30	1343	390
300	500	485	430	390	40	4	16×Φ30	1516	505
350	550	550	490	448	44	4	16×Φ34	1678	736
400	600	610	550	505	48	4	16×Φ34	1849	1027
450	650	660	600	555	50	4	20×Φ34	1937	1139
500	700	730	660	610	52	4	20×Φ41	2234	1228
600	800	840	770	718	56	5	20×Φ41	2432	1502
700	900	955	875	815	60	5	24×Φ48	2489	1617
800	1000	1070	990	930	64	5	24×Φ48	2643	1923

Z941W-40P、Z941W-40R 型不銹鋼楔式閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	D6	b	f	f1	z×Φd	H	重量/Kg
50	250	160	125	100	88	20	3	4	4×Φ18	665	58
65	280	180	145	120	110	22	3	4	8×Φ18	680	68
80	310	195	160	135	121	22	3	4	8×Φ18	752	80
100	350	230	190	160	150	24	3	4.5	8×Φ23	846	108
125	400	270	220	188	176	28	3	4.5	8×Φ25	923	151
150	450	300	250	218	204	30	3	4.5	8×Φ25	1087	258
200	550	375	320	282	260	38	3	4.5	12×Φ30	1243	366
250	650	445	385	345	313	42	3	4.5	12×Φ34	1429	472
300	750	510	450	408	364	46	3	4.5	16×Φ34	1608	673
350	850	570	510	465	422	52	4	5	16×Φ34	1738	804
400	950	655	585	535	474	58	4	5	16×Φ41	1897	1081
450	1050	680	610	560	524	60	4	5	20×Φ41	2104	1259
500	1150	755	670	612	576	62	4	5	20×Φ48	2401	1348

Z941W-63P、Z941W-63R 型不銹鋼楔式閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	D6	b	f	f1	z×Φd	H	重量/Kg
50	250	175	135	105	88	26	3	4	4×Φ23	667	68
65	280	200	160	130	110	28	3	4	8×Φ23	685	72
80	310	210	170	140	121	30	3	4	8×Φ23	748	88
100	350	250	200	168	150	32	3	4.5	8×Φ25	845	117
125	400	295	240	202	176	36	3	4.5	8×Φ30	935	158
150	450	340	280	240	204	38	3	4.5	8×Φ34	1090	314
200	550	405	345	300	260	44	3	4.5	12×Φ34	1253	432
250	650	470	400	352	313	48	3	4.5	12×Φ41	1449	595
300	750	530	460	412	364	54	4	4.5	16×Φ41	1867	721
350	850	595	525	475	422	60	4	5	16×Φ41	1931	963
400	950	670	585	525	474	66	4	5	16×Φ48	2017	1129
500	1150	800	705	640	576	70	4	5	20×Φ54	2459	1493

Z941W-100P、Z941W-100R 型不銹鋼楔式閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	D6	b	f	f1	z×Φd	H	重量/Kg
50	250	195	145	112	88	28	3	4	4×Φ25	781	78
65	280	220	170	138	110	32	3	4	8×Φ25	830	96
80	310	230	180	148	121	34	3	4	8×Φ25	865	126
100	350	265	210	175	150	38	3	4	8×Φ30	1179	134
125	400	310	250	210	176	42	3	4.5	8×Φ34	1190	200
150	450	350	290	250	204	46	3	4.5	12×Φ34	1201	352
200	550	430	360	312	260	54	3	4.5	12×Φ41	1611	484
250	650	500	430	382	313	60	3	4.5	12×Φ41	1903	608
300	750	585	500	442	364	70	4	4.5	16×Φ48	2054	757
350	850	655	560	498	422	76	4	5	16×Φ54	2132	994
400	950	715	620	558	474	80	4	5	16×Φ54	2321	1269

Z941W-160P 型不銹鋼楔式閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	D6	b	z×Φd	H	重量/Kg
50	300	215	165	132	95	36	8×Φ25	700	250
65	340	245	190	152	110	44	8×Φ30	750	250
80	390	260	205	168	130	46	8×Φ30	815	250
100	450	300	240	200	160	48	8×Φ34	860	-
125	525	355	285	238	190	60	8×Φ41	970	-
150	600	390	318	270	205	66	12×Φ41	1224	-
200	750	480	400	345	275	78	12×Φ48	1490	-

Z941W-200P 型不銹鋼楔式閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	D6	b	z×Φd	H	重量/Kg
50	350	210	160	128	95	40	8×Φ27	712	-
65	410	260	203	165	110	48	8×Φ30	765	-
80	470	290	230	190	160	54	8×Φ34	850	-
100	550	360	292	245	190	66	8×Φ41	980	-
125	650	385	318	270	205	76	12×Φ41	1080	-
150	750	440	360	305	240	82	12×Φ48	1140	-

八、電動法蘭閘閥 安裝說明

1.電動閘閥可安裝在水平管路或垂直管路上，單雙閘板閘閥應安裝在水平管路上，且手輪應位于閥門上方，不允許朝下安裝。閘閥介質流動方向不受限制。
2.電動閘閥通常采用法蘭連接，特殊場合也有用焊接連接的。
3.對于大口徑及高壓的閘閥，啟閉力矩較大。為了減小啟閉力矩，可采用安裝旁通閥的辦法。旁通閥安裝在主閘閥外部，它的進出口與主閘閥的兩側練練連接，并聯聯通。主閘閥開啟前應先開通旁通閥，進入閥后，使主閘閥閘板前后的壓力差減小，從而減小主閘閥的開啟力矩。旁通閥口徑的選用應根據主閥口徑和使用要求考慮。
4.電動閘閥是截斷閥，密封性能不及截止閥。閘閥主要"職責"是"斷流"，以及以小的阻力："續流"。它不宜用作調節介質的流量和壓力，如長期用于調節，密封面易被介質沖刷磨損，影響密封性能。
5.電動閘閥的介質溫度、壓力，對使用的可靠性應引起注意。在高溫、高壓時，由于溫度的變化可能使閘板鍥死，同時因各處介質溫度不均勻，易產生不密封現象。鍥式但閘板閥尤為明顯。
6.初次通電時應注意電源的相序,正確的操作方法是將閘閥手動開至中間位置,然后再點動操作開關閥門,將閥門的行程調整好后(具體的調整方法聯系廠家),方可正常運行。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
