氣動襯氟調節閥

產品展示>> 耐腐蝕閥門>>氣動襯氟調節閥

一、氣動襯氟調節閥產品概述

上海川滬閥門有限公司生產的ZJSPF46氣動襯氟調節閥、耐腐蝕氣動調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。
特點：
1、耐腐蝕。幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2、密封性能好。采用波紋管和填料雙重密封，確保無滲漏。
3、泄漏量小。由于閥芯、閥座采用軟密封，確保無滲漏。
4、配用HA執行機構，輸出力大、結構緊湊。產品符合GB/T4213-92。
適用場景:
氣動襯氟調節閥廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。

二、氣動襯氟調節閥產品圖片

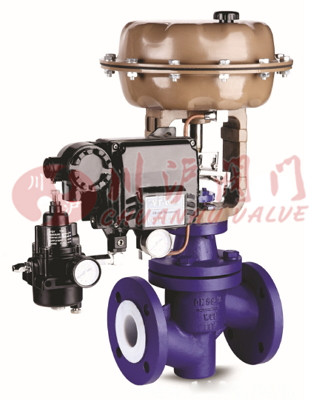

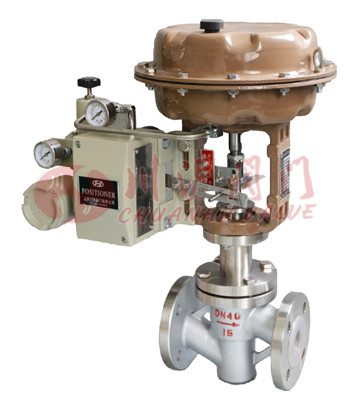

氣動襯氟調節閥(鑄鋼襯氟)	氣動襯氟調節閥(不銹鋼襯氟)

三、氣動襯氟調節閥零部件參數

零部件	材質
閥體、閥蓋	ZG230-450襯F46
閥座、閥芯	304襯F46
閥桿	304襯F46
導向套	304襯F46
波紋管	不銹鋼+F46

四、氣動襯氟調節閥技術參數

公稱通徑(DN)	20	25	32	40	50	65	80	100	150
閥座直徑	20	25	32	40	50	65	80	100	150
額定流量系數(KV)	5.0	8	12	20	32	50	70	100	240
允許壓差(MPa)	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
公稱壓力(MPa)	1.6、2.5、4.0、6.4
額定行程	16			25		40			60
配用執行器型號	ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B45
閥芯形式	單座柱塞式襯氟閥芯
流量特性	快開特性
法蘭標準	GB/T9113、 JB/T79、HG20594及其他標準
連接形式	法蘭(FF RF RTJ)
閥蓋形式	標準型-40～+150℃、波紋管型-40～+150℃
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料

五、氣動襯氟調節閥氣動薄膜執行機構參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

六、氣動襯氟調節閥性能參數

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
	氣開	始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
	氣關	終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

七、氣動襯氟調節閥結構圖

八、氣動襯氟調節閥連接尺寸

公稱通徑	膜頭外徑	結構長度	法蘭尺寸						高度
公稱通徑	D0	L	D	D1	D2	f	b	Z-φd	H
DN15	285	130	95	65	45	3	16	4-φ14	487
DN20	285	150	105	75	55	3	18	4-φ14	487
DN25	285	160	115	85	65	3	18	4-φ14	493
DN32	285	180	140	100	78	3	18	4-φ18	524
DN40	285	200	150	110	85	3	18	4-φ18	530
DN50	285	230	165	125	100	3	18	4-φ18	538
DN65	360	290	185	145	120	4	18	8-φ18	686
DN80	360	310	200	160	135	4	20	8-φ18	706
DN100	360	350	220	180	155	4	20	8-φ18	726
DN125	470	400	250	210	185	4	22	8-φ18	969
DN150	470	480	285	240	210	5	22	8-φ22	969
DN200	470	600	340	295	265	5	24	8-φ22	1009
DN250	580	730	395	350	320	5	26	12-φ22	1353
DN300	580	850	445	400	368	5	26	12-φ22	1390
