渦輪襯氟蝶閥

產品展示>> 耐腐蝕閥門>>渦輪襯氟蝶閥

一、渦輪襯氟蝶閥產品概述

D371F46渦輪襯氟蝶閥采用對分兩片式閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕，采用四極密封結構并在密封面處配以耐溫抗老化的SI橡膠的彈性襯墊，完全達到介質的零泄漏。
特點：
全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。襯四氟電動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
1、小型輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，90°回轉開啟迅速。
3、操作扭矩小，省力輕巧。
4、流量特性趨於直線，調節性能好。
5、密封材料耐老化、耐腐蝕、可適用多種介質。
適用場景:
渦輪襯氟蝶閥是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品，并可取代閘閥、截止閥和其它類型的切斷、調節閥門。

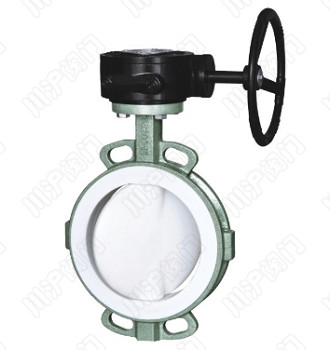

二、渦輪襯氟蝶閥產品圖片

渦輪襯氟蝶閥

三、渦輪襯氟蝶閥零部件材料

零件名稱	材料
閥體	(球墨鑄鋼、鑄鋼、不銹鋼)+F46
蝶板	(灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料)+F46
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

四、渦輪襯氟蝶閥技術參數

稱通經DN(mm)	50～1600
公稱壓力PN(MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃、氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	電動
配置執行機構	可配氣動執行器、電動執行器
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

五、渦輪襯氟蝶閥性能規范

公稱通徑	DN（mm）	50～1600
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤150℃
適用介質	具有腐蝕性介質

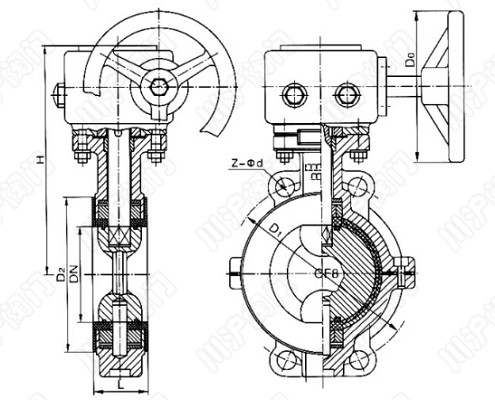

六、渦輪襯氟蝶閥結構圖

七、渦輪襯氟蝶閥連接尺寸

公稱通經		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa
40	3/2	33	145	110	85	3	18	4-φ18
50	2	43	160	125	100	3	20	4-φ18
65	5/2	46	180	145	120	3	20	4-φ18
80	3	49	195	160	135	3	22	4-φ18
100	4	56	215	180	155	3	22	8-φ16
125	5	64	245	210	185	3	24	8-φ18
150	6	70	280	240	210	3	24	8-φ23
200	8	71	335	295	265	3	26	8-φ23
250	10	76	390	350	320	3	28	12-φ23
300	12	83	440	400	368	4	28	12-φ23
350	14	92	500	460	428	4	30	16-φ23
400	16	102	565	515	482	4	32	16-φ25
450	18	114	615	565	532	4	32	20-φ25
500	20	127	670	620	585	4	34	20-φ25
600	24	154	780	725	685	5	36	20-φ30
700	28	165	895	840	800	5	40	24-φ30
800	32	190	1010	950	905	5	44	24-φ34
900	36	203	1110	1050	1005	5	46	28-φ34
1000	40	216	1220	1160	1115	5	50	28-φ34
1200	48	254	1450	1380	1325	5	56	32-φ41
PN1.6MPa
40	3/2	33	145	110	85	3	18	4-φ18
50	2	43	160	125	100	3	20	4-φ18
65	5/2	46	180	145	120	3	20	4-φ18
80	3	49	195	160	135	3	22	8-φ18
100	4	56	215	180	155	3	24	8-φ18
125	5	64	245	210	185	3	26	8-φ18
150	6	70	280	240	210	3	28	8-φ23
200	8	71	335	295	265	3	30	12-φ23
250	10	76	405	355	320	3	32	12-φ25
300	12	83	460	410	375	4	34	12-φ25
350	14	92	520	470	435	4	38	16-φ25
400	16	102	580	525	485	4	40	16-φ30
450	18	114	640	585	545	4	44	20-φ30
500	20	127	705	650	608	4	46	20-φ34
600	24	154	840	770	718	5	54	20-φ41
700	28	165	910	840	788	5	54	24-φ41
800	32	190	1020	950	898	5	54	24-φ41
900	36	203	1120	1050	998	5	54	28-φ41
1000	40	216	1255	1170	1110	5	60	28-φ48
