氣動陶瓷球閥

一、氣動陶瓷球閥產品概述

上海川滬閥門有限公司生產的氣動陶瓷球閥適用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕性的介質管道上作啟閉之用。公稱壓力1.6MPa,適應溫度小于200C。與介質接觸的部會均為結構陶瓷材料，其化學穩定性及硬度極高(洛氏硬度HRC88)，僅次于金剛石。因此，電動陶瓷球閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。其中和氣動執行機構組合后，能實現快速開閉（配電磁閥和限位開關）或調節流量大小（配閥門定位器）。
型號：CHQ641TC
特點：
1.球體采用先進研磨設備及工藝制造，球體度精度高，表畫質量好，與閥座對研后，利用Zr02陶瓷的自潤滑性，可取得很好的密封性能。
2.陶瓷良好的耐磨性，讓電動陶瓷球閥經久耐用，可靠性極高，使用壽命長，是鈦合金閥和蒙乃爾閥的2- -4倍。
適用場景:
氣動陶瓷球閥適用于礦漿、砂石等需要耐磨的場合使用。

二、氣動陶瓷球閥產品圖片

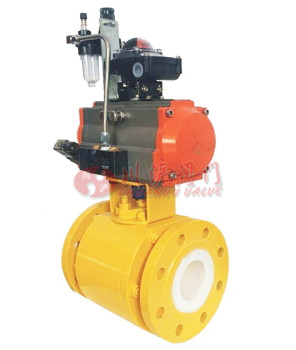

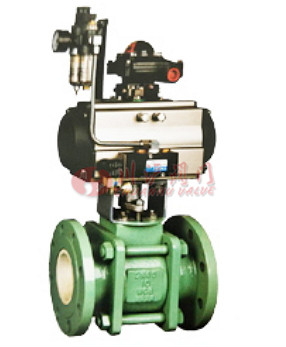

氣動陶瓷球閥	氣動陶瓷球閥

三、氣動陶瓷球閥零部件材料

名稱	材料
閥蓋	WCB
中體	WCB
中體套	工程陶瓷
閥座	工程陶瓷
法蘭套	工程陶瓷
球	工程陶瓷
O型圈	氟橡膠
彈簧	17-4PH
閥桿	35
填料	PTFE
等長雙頭螺栓	WCB

四、氣動陶瓷球閥技術參數

公稱通徑DN(mm)	DN25～300mm
公稱壓力(MPa)	PN1.6-32.0MPa
連接方式	法蘭、螺紋
閥體材質	碳鋼+內襯陶瓷；不銹鋼+內襯陶瓷
內件材質	陶瓷
適用溫度	-40℃～+425℃
適用介質	適用于高磨損或腐蝕性工況條件下，鋼廠、高爐煤氣除塵系統，電廠脫硫系統
配置執行機構	AT、AR、AW系列單/雙作用氣動執行器
控制方式	開關兩位控制、4～20mA模擬量信號控制

五、氣動陶瓷球閥執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動陶瓷球閥性能規范

設計與制造	GB/T12224
結構長度	GB/T12221
法蘭尺寸	GB/T9113.1
試驗和檢驗	JB/T9092

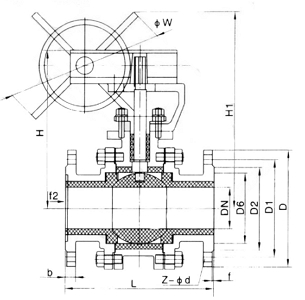

七、氣動陶瓷球閥結構圖

八、氣動陶瓷球閥連接尺寸

DN	PN(MPA)	L	D	D1	D2	b	f	z-<Dd
15	1.6	130	95	95	45	14	2	4-14
20		130	105	75	55	14	2	4-14
25		140	115	85	65	14	2	4-14
32		165	140	100	78	16	2	4-18
40		165	150	110	85	16	3	4-18
50		203	165	125	99	16	3	4-18
65		220	185	145	118	18	3	4-18
80		241	200	160	132	20	3	8-18
100		305	220	180	156	20	3	8-18
125		356	250	210	185	22	3	8-18
150		394	285	240	211	24	3	8-23
200		457	340	295	265	26	3	12-23
