氣動陶瓷刀閘閥

產品展示>> 閘閥>>氣動陶瓷刀閘閥

一、氣動陶瓷刀閘閥產品概述

PZ673TC氣動陶瓷刀閘閥作為閘閥的一種，工作原理同閘閥有些相似，都是靠閘板的升降來完成閥門的啟閉。閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質。排渣閥的閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。特點有：1.閥門采用雙面密封、達到雙面耐磨的效果，內腔沖刷過流處襯有陶瓷片，閥門關閉件的密封由介質壓力差產生的比壓形成密封；2.閥座陶瓷密封環內徑處具有保護唇（專利）結構，可有效防止閥門在即將關閉時硬物從內徑處剪裂陶瓷密封環。

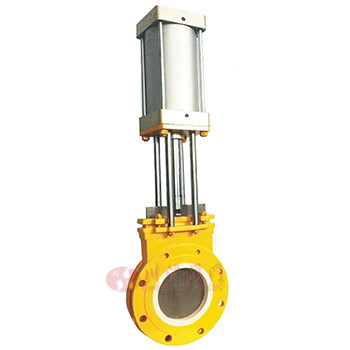

二、氣動陶瓷刀閘閥產品圖片

氣動陶瓷刀閘閥

三、氣動陶瓷刀閘閥技術參數

閥體、上蓋	碳鋼+陶瓷、不銹鋼+陶瓷
閥板	不銹鋼+陶瓷
閥桿	不銹鋼
密封圈	陶瓷
公稱壓力（MPa)	PN
殼體試驗	1.5*PN
密封試驗	1.1*PN
工作溫度	≤425℃
適用介質	紙漿、污水、煤漿液、灰、渣水混合物等

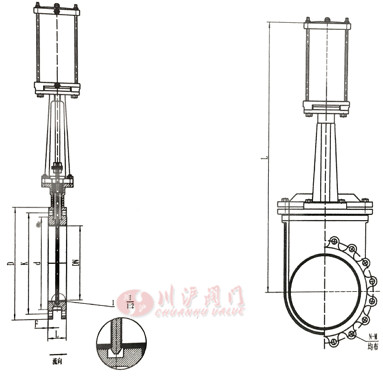

四、氣動陶瓷刀閘閥結構圖

五、氣動陶瓷刀閘閥連接尺寸

公稱壓力PN(MPa)	公稱通徑DN(mm)	長度L	法蘭外徑D	螺栓孔中心距K	連接凸出部分直徑d	H	N-M	公稱壓力PN(MPa)	公稱通徑DN(mm)	長度L	法蘭外徑D	螺栓孔中心距K	連接凸出部分直徑d	H	N-M
0.6	50	48	140	110	90	460	4-M12	1.0	350	90	500	460	428	1490	16-M20
	65	48	160	130	110	505	4-M12		400	100	565	515	482	1680	16-M22
	80	50	185	150	125	540	4-M16		450	120	615	565	532	1850	20-M22
	100	50	205	170	145	620	4-M16		500	130	670	620	585	2025	20-M22
	125	SO	235	200	175	730	8-M16		500	130	670	620	585	2025	20-M22
	125	SO	235	200	175	730	8-M16		600	130	780	725	685	2350	20-M27
	150	70	260	225	200	820	8-M16		600	130	780	725	685	2350	20-M27
	150	70	260	225	200	820	8-M16		700	160	895	840	800	2700	24-M27
	200	70	315	280	255	1010	8-M16		700	160	895	840	800	2700	24-M27
	200	70	315	280	255	1010	8-M16		800	160	1010	950	905	3155	24-M30
	250	70	370	335	310	1180	12-M16		800	160	1010	950	905	3155	24-M30
	250	70	370	335	310	1180	12-M16	1.6	50	48	160	125	100	460	4-M16
	300	80	435	395	362	1270	12-M20		50	48	160	125	100	460	4-M16
	350	90	485	445	412	1490	12-M20		65	48	180	145	120	505	4-M16
	400	100	535	495	462	1680	16-M20		80	50	195	t60	135	540	8-M16
	450	120	590	550	S18	1850	16-M20		100	50	215	180	155	620	8-M16
	500	130	640	600	S68	202S	16-M20		125	&0	245	210	185	730	8-M16
	600	130	755	705	670	2350	20-M22		150	70	280	240	210	820	8-M20
	700	160	860	810	775	2700	24-M22		200	70	335	295	265	1010	12-M20
	800	160	975	920	880	3155	24-M27		250	70	405	355	320	1180	12-M22
1.0	50	48	160	125	100	460	4-M16		300	80	460	410	375	1270	12-M22
	65	46	180	145	120	SOS	4-M16		300	80	460	410	375	1270	12-M22
	65	46	180	145	120	SOS	4-M16		350	90	520	470	435	J490	16-M22
	80	50	195	160	13S	540	4-M16		350	90	520	470	435	J490	16-M22
	80	50	195	160	13S	540	4-M16		400	100	580	525	485	1680	16-M27
	100	50	215	180	155	620	6-M1S		400	100	580	525	485	1680	16-M27
	100	50	215	180	155	620	6-M1S		450	120	640	585	545	1850	20-M27
	125	50	245	210	185	730	6-M16		450	120	640	585	545	1850	20-M27
	125	50	245	210	185	730	6-M16		500	130	705	650	608	2025	20-M30
	150	70	280	240	210	820	B-M20		500	130	705	650	608	2025	20-M30
	200	70	335	29S	265	1010	8-M20		600	130	840	770	718	2350	20-M36
	250	70	390	3S0	320	1180	12-M20		700	160	910	840	788	2700	24-M36
	300	80	440	400	368	1270	12-M20		800	160	1020	950	898	3155	24-M36
