內螺紋閘閥

產品展示>> 閘閥>>內螺紋閘閥

一、內螺紋閘閥產品概述

上海川滬閥門有限公司生產的Z15W-16R、Z15W-16P 型內螺紋閘閥是手動、內螺紋連接形式、暗桿楔式剛性單閘板，閥座密封面材料為不銹鋼，工作壓力 1.6MPa，閥體材料為不銹鋼的閘閥。適用溫度 -20~180℃，公稱通徑 DN15~DN50，適用介質為水、蒸汽、油品。廣泛應用于國防、科研、航天、電子、機械、冶金、石油，化工，能源、環保、生物醫藥、制冷、食品等各種領域。
Z15W-16R、Z15W-16P 型內螺紋閘閥結構簡單，制造和維修比較方便；工作行程小，啟閉時間短；密封性好，密封面間磨擦力小，壽命較長；不適用于帶顆粒、粘度較大、易結焦的介質。

二、內螺紋閘閥產品圖片

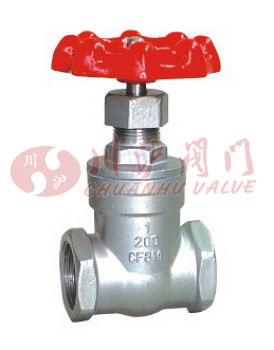

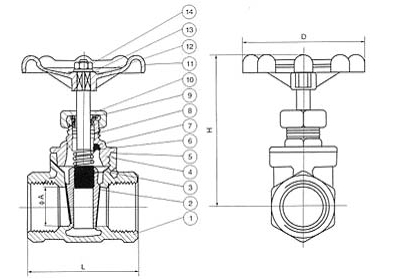

內螺紋閘閥(不銹鋼內螺紋連接，型號：Z15W)	內螺紋閘閥(結構圖)

三、內螺紋閘閥技術參數

序號NO.	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8
2	閘板	不銹鋼CF8M/CF8
3	閥桿	不銹鋼SS316/304
4	閥蓋	不銹鋼CF8M/CF8
5	填料	聚四氟乙烯
6	止推墊片	不銹鋼SS304
7	閥桿架	不銹鋼SS316/SS304
8	填料	聚四氟乙烯PTFE
9	螺母	不銹鋼SS304
10	填料壓蓋螺母	不銹鋼SS316/SS304
11	手輪	鋁合金
12	銘牌	鋁
13	手輪墊片	不銹鋼SS304
14	手輪螺母	不銹鋼SS304
