電動襯氟球閥

產品展示>> 電動球閥>>電動襯氟球閥

一、電動襯氟球閥產品概述

電動襯氟球閥（耐腐蝕電動球閥）采用全氟塑料襯里工藝，具有可靠的耐腐蝕性和密封性，適用于任何強腐蝕性化學介質中作開關或調節之用。由于電動襯氟球閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟，可用于各種酸、堿、鹽類等強腐蝕性介質中。
特點：
1.閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，具有可靠的耐腐蝕性和密封性。
2.體積小，重量輕，結構簡單，安裝維修方便。
3.流阻小，流通能力大。
適用場景:
適用于強酸、強堿等腐蝕性介質。

二、電動襯氟球閥產品圖片

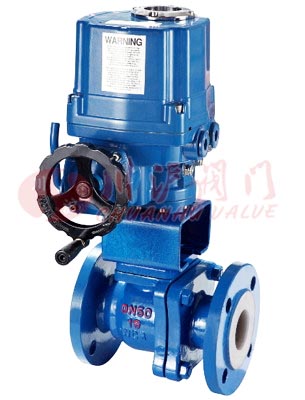

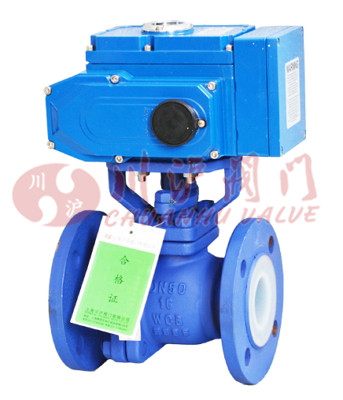

電動襯氟球閥	防爆型電動襯氟球閥

三、電動襯氟球閥零部件參數

零件名稱	材料名稱
閥體、閥蓋	WCB+F46	304(CF8)+F46	316(CF8M)+F46	316L(CF3M)+F46
球體	2Cr13+氮化處理+46	304+46	316+46	316L+46
閥桿	2Cr13+46	304+46	316+46	316L+46
閥座密封圈	PTFE、碳素纖維＋PTFE
密封填料	聚四氟乙烯填料

四、電動襯氟球閥技術參數

公稱通徑	15	80	200
公稱壓力(MPa)	PN1.0、1.6MPa
泄漏量	軟密封：零泄漏
閥體形式	兩段式閥體(浮動球體)		兩段式閥體(固定球體)
閥芯形式	"O"型球形閥芯
密封填料	聚四氟乙烯(PTFE)
連接形式	法蘭
可調范圍	DN15-65	DN80-300
可調范圍	250:1	350:1
基本誤差	±1%
死區	≤1%
回差	≤1%
適用溫度	密封面
適用溫度	PTFE≤180℃
配置執行機構	可配PSQ、HQ、361RS、CH等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

五、電動襯氟球閥執行機構參數

執行器類別	CH系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

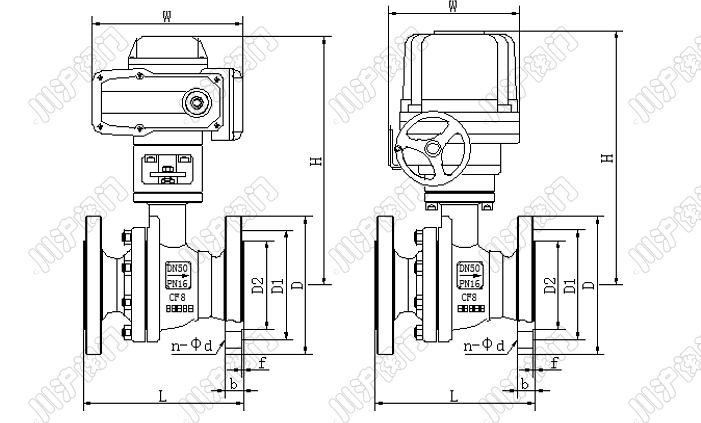

六、電動襯氟球閥結構圖

七、電動襯氟球閥連接尺寸

公稱通徑				主要尺寸
DN	NPS	L	D	D1	D2	f	b	n-d
mm	inch	PN1.0MPa
15	1/2	140	95	65	45	3	16	4-14
20	3/4	140	105	75	55	3	18	4-14
25	1	150	115	85	65	3	18	4-14
32	1-1/4	165	140	100	75	3	18	4-18
40	1-1/2	180	150	110	85	3	18	4-18
50	2	200	165	125	100	3	18	4-18
65	2-1/2	220	185	145	120	3	18	4-18
80	3	250	200	160	135	3	20	8-18
100	4	280	220	180	155	3	20	8-18
125	5	320	250	210	185	4	22	8-18
150	6	360	285	240	210	4	22	8-22
200	8	400	340	295	265	4	24	8-22
250	10	450	395	350	320	5	26	12-22
300	12	610	445	400	370	5	26	12-22
PN1.6MPa
15	1/2	140	95	65	45	3	16	4-14
20	3/4	140	105	75	55	3	18	4-14
25	1	150	115	85	65	3	18	4-14
32	1-1/4	165	140	100	75	3	18	4-18
40	1-1/2	180	150	110	85	3	18	4-18
50	2	200	165	125	100	3	18	4-18
65	2-1/2	220	185	145	120	3	18	4-18
80	3	250	200	160	135	3	20	8-18
100	4	280	220	180	155	3	20	8-18
125	5	320	250	210	185	4	22	8-18
150	6	360	285	240	210	4	22	8-22
200	8	400	340	295	265	4	24	12-22
250	10	450	405	355	320	5	26	12-26
300	12	610	460	410	370	5	28	12-26

公稱通徑				主要尺寸
DN	NPS	L	D	D1	D2	f	b	n-d
mm	inch	PN2.5MPa
15	1/2	140	95	65	45	3	16	4-14
20	3/4	140	105	75	55	3	18	4-14
25	1	150	115	85	65	3	18	4-14
32	1-1/4	165	140	100	75	3	18	4-18
40	1-1/2	180	150	110	85	3	18	4-18
50	2	200	165	125	100	3	20	4-18
65	2-1/2	220	185	145	120	3	22	8-18
80	3	250	200	160	135	3	24	8-18
100	4	280	235	190	155	3	24	8-22
125	5	320	270	220	185	4	26	8-26
150	6	360	300	250	210	4	28	8-26
200	8	400	360	310	275	4	30	12-26
250	10	450	425	370	330	5	32	12-30
300	12	610	485	430	390	5	34	16-30
class 150
15	1/2	108	89	60.5	35	3	15	4-15
20	3/4	117	98	70	43	3	15	4-15
25	1	127	108	79.5	51	3	15	4-15
32	1-1/4	140	117	89	64	3	15	4-15
40	1-1/2	165	127	98.5	73	3	16	4-15
50	2	178	152	120.5	92	3	17	4-19
65	2-1/2	190	178	139.5	105	3	19	4-19
80	3	203	190	152.5	127	3	20	4-19
100	4	229	229	190.5	157	3	24	8-19
125	5	356	254	216	186	4	25	8-22
150	6	394	279	241.5	216	4	27	8-22
200	8	457	343	298.5	270	4	30	8-22
250	10	533	406	362	324	5	32	12-25
300	12	610	483	432	381	5	34	12-25
