三片式電動法蘭球閥

一、三片式電動法蘭球閥產品概述

上海川滬閥門有限公司生產的三片式電動法蘭球閥是三片式球閥設計，可以在管道上拆解維修更換部分閥體。適合在中低壓管道中使用?？梢造`活的控制閥門開關（配開關型電動執行機構）和調節流量大?。ㄅ湔{節型電動執行機構）。
型號：
CHQ941F、CHQ941PPL、CHQ941N
特點：
1.三片式電動法蘭球閥由三部分組成，便于后期維護與更換。
2.先進的硅溶膠工藝，結構合理、造型美觀。
3.閥座采用彈性密封結構，開關省力，輕巧，密封性能良好。
4.閥桿采用有倒密封下裝式結構，閥桿不會因為內部受壓飛出，確保安全性。
適用場景:
三片式電動法蘭球閥廣泛適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

二、三片式電動法蘭球閥產品圖片

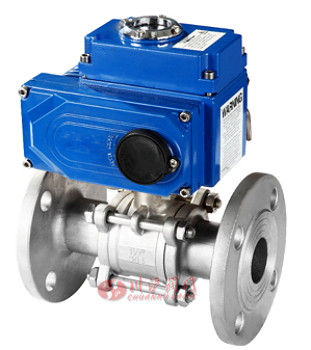

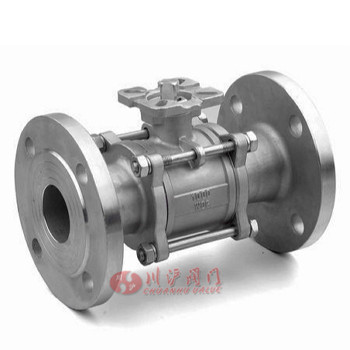

三片式電動法蘭球閥	三片式高平臺法蘭球閥

三、三片式電動法蘭球閥主要零部件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨

四、三片式電動法蘭球閥技術參數

公稱通徑	15～100mm
公稱壓力	PN1.6、2.5、4.0MPa
閥體材質	碳鋼、304、316、316L
球體材質	304/316/316L不銹鋼
閥桿材質	304/316/316L不銹鋼
閥座密封	PTFE
溫度	PTFE≤150℃
連接型式	法蘭式
適用介質	水、氣體、油品等
特點	密封好、使用壽命長

五、三片式電動法蘭球閥執行器參數

執行器類別	CHV系列執行器參數	CHQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4"
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

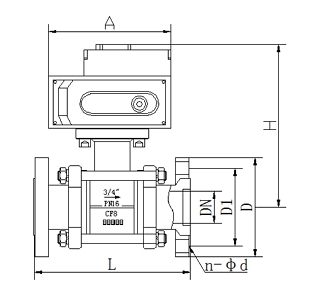

六、三片式電動法蘭球閥結構圖

七、三片式電動法蘭球閥連接尺寸

SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"	2-1/2"	3"	4"
通徑	15	20	25	32	38	50	65	76	100
L	130	150	160	180	200	230	290	310	350
D	95	105	115	135	145	160	180	195	230
D1	65	75	85	100	110	125	145	160	190
D2	45	55	65	78	85	100	120	135	160
H	250	250	255	260	280	300	340	350	370
A	161	161	161	161	188	188	268	268	268
n-d	4-14	4-14	4-14	4-18	4-18	8-18	8-18	8-18	8-22
