快速切斷球閥超薄式

一、快速切斷球閥超薄式產品概述

上海川滬閥門有限公司生產的快速切斷球閥超薄式，氣動超薄球閥(亦稱氣動對夾球閥)是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，是由單(雙)作用活塞式氣動執行器及超薄球閥組成。可配行程限位開關、電磁閥、減壓閥及0.4～0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動超薄球閥(氣動對夾球閥)球芯通道形狀有矩形、V形及O形。小口徑的氣動超薄球閥，閥門開閉時間可以在1-3秒內，實現完全的開閉。
特點：
1.結構簡單、體積小、重量輕。
2.緊密可靠、密封性好。
3.操作方便，開閉迅速。
適用場景:
快速切斷球閥超薄式適用于在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行切斷控制。

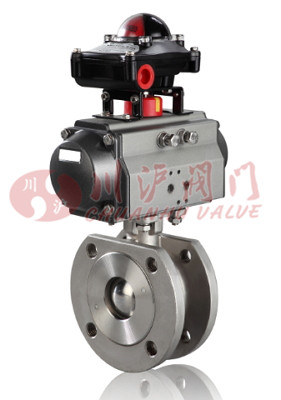

二、快速切斷球閥超薄式產品圖片

快速切斷球閥超薄式

三、快速切斷球閥超薄式零部件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

四、快速切斷球閥超薄式技術參數

公稱通徑	DN10～150mm
公稱壓力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10-5
流量特性	快開特性
可調范圍	DN10-80	DN100-150
可調范圍	250:1	350:1
閥體形式	整體式鍛造、整體式鑄造
連接形式	超薄法蘭式、對夾式
閥芯形式	"O"型球形閥芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
適用溫度	密封面
適用溫度	PTFE≤180℃、PPL≤300℃、硬密封≤450℃
配置執行機構	可配GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4-20mA模擬量控制

五、快速切斷球閥超薄式執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、快速切斷球閥超薄式性能規范

公稱通徑DN(mm)		DN15-150
公稱壓力	PN(MPa)	1.6	2.5	4.0	6.4
試驗壓力	強度試驗	15.0	24.0	37.5	48.0
	密封試驗	11.0	17.6	27.5	35.2
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

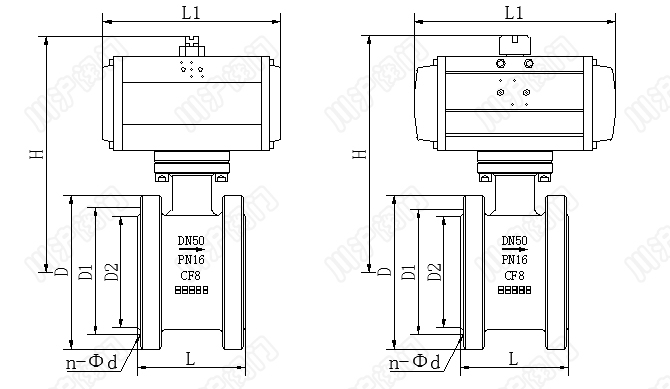

七、快速切斷球閥超薄式結構圖

八、快速切斷球閥超薄式連接尺寸

公稱通徑DN(mm)	L	D	D1	D2	n-Φd	H	L1
15	35	95	65	45	4-M12	185	130
20	38	105	75	55	4-M12	191	140
25	42	115	85	65	4-M12	193	150
32	50	135	100	78	4-M16	212	165
40	60	145	110	85	4-M16	217	180
50	70	160	125	100	4-M16	260	200
65	95	180	145	120	4-M16	293	220
80	118	195	160	135	8-M16	323	250
100	140	215	180	155	8-M16	382	280
125	175	245	210	185	8-M16	468	320
150	210	280	240	210	8-M16	510	360
