一、氣動雙座調節閥 產品概述

上海川滬閥門有限公司生產的ZJSN、ZJHN氣動薄膜雙座調節閥，由多彈簧直行程氣動執行器和直通雙座調節閥體組成。調節閥配以電氣閥門定位器，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。氣動薄膜雙座調節閥閥體內有上、下兩個閥芯，流體作用在上、下閥芯上的推力，其方向相反而大小接近，不平衡力很小，允許壓差大，額定流量系數比同口徑的單座閥大，但該閥的泄漏比單座閥大。
特點：
氣動薄膜雙座調節閥采用雙導向結構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等特點。
適用場景:
氣動薄膜雙座調節閥廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。氣動薄膜雙座調節閥特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。氣動雙座調節閥廣泛應用于石油、化工、制藥、冶金、電站等工業控制部門，主要控制氣體、液體、蒸汽等介質。

二、氣動雙座調節閥 產品圖片

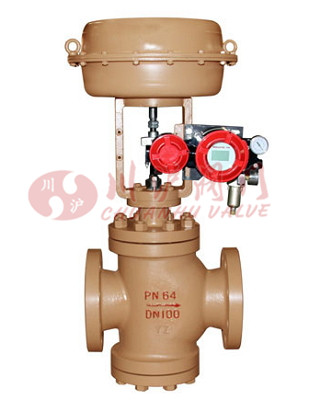

氣動雙座調節閥(鑄鋼法蘭連接)

三、氣動雙座調節閥 零部件參數

零部件	材質
閥體	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
閥座	304	304	316	316L
閥芯	304	304	316	316L
墊片	PTFE、金屬石墨纏繞墊片
閥蓋	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
密封填料	PTFE、柔性石墨、對位聚苯
填料壓蓋	304	304	316	316L

四、氣動雙座調節閥 技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	直線	10	12.5	19.5	30.5	48.4	76	125	195	305	484	760	1000	1600
	等百分	8	11	17,6	27.5	44	69	110	176	275	440	690	900	1300
允許壓差(MPa)		≤ 公稱壓力
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0
額定行程(mm)		16			25		40			60			100
配用執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
流量特性		直線性、等百分比
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		雙座柱塞導向型閥芯
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)

五、氣動雙座調節閥 氣動薄膜執行機構參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程(mm)	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

六、氣動雙座調節閥 性能參數

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

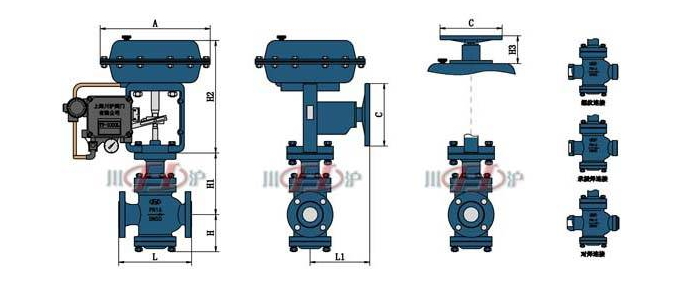

七、氣動雙座調節閥 結構圖

八、氣動雙座調節閥 連接尺寸

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	185	200	220	250	275	300	350	410	450	550	670	770
	PN40	190	210	230	255	285	310	355	425	460	560	740	805
	PN64	200	210	235	265	295	320	370	440	475	570	750	820
H	PN16/25	117	120	139	144	188	208	220	268	278	320	441	503
	PN40	124	128	145	150	195	220	230	280	290	335	465	528
	PN64	130	135	155	170	205	240	255	295	310	360	480	550
H1		165	185	185	205	245	255	270	335	365	430	560	680
H2		298	298	298	298	380	380	380	510	510	510	650	650
H3		177	177	177	177	182	182	182	182	182	218	218	218
L1		280	280	280	280	350	350	350	475	475	475	560	560
A		282	282	282	282	360	360	360	470	470	470	580	580
C		220	220	220	220	270	270	270	320	320	320	400	400

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
