氣動V型調節球閥
一、氣動V型調節球閥 產品概述
上海川滬閥門有限公司生產的氣動V型調節球閥，是一種轉角為90°的旋轉類球閥，氣動V型調節球閥采用智能控制與定位，與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。氣動V型調節球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。氣動V型調節球閥按其密封性能分為金屬密封與軟密封。
特點：
氣動V型調節球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
適用場景:
特別適用于介質是粘稠、含顆粒、纖維性質的場合，目前該氣動V型調節球閥廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
二、氣動V型調節球閥 產品圖片
 |
 |

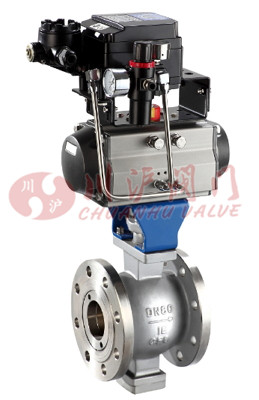

| 氣動V型調節球閥(法蘭式) |

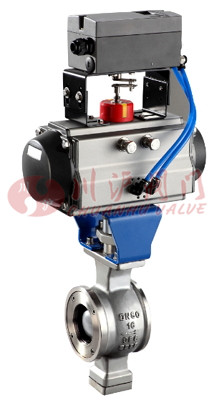

氣動V型調節球閥(對夾式) |
三、氣動V型調節球閥 零部件材料
| 零件名稱 |
材料名稱 |
| 閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
| 球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
| 閥桿 |
2Cr13 |
304 |
316 |
316L |
| 密封圈 |
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 |
| 適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
四、氣動V型調節球閥 技術參數
| 公稱通徑(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 流量系數Kv |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
| 公稱壓力(MPa) |
PN1.6、2.5、4.0、6.4MPa |
| 泄漏量 |
軟密封：零泄漏；硬密封：≤額定流量的10-5 |
| 閥體形式 |
兩段式閥體(浮動球體) |
兩段式閥體(固定球體) |
| 閥芯形式 |
"O"型球形閥芯 |
| 密封填料 |
聚四氟乙烯(PTFE)、金屬石墨纏繞墊片 |
| 連接形式 |
法蘭、焊接、螺紋 |
| 流量特性 |
快開特性 |
| 可調范圍 |
DN15-65 |
DN80-300 |
| 250:1 |
350:1 |
| 適用溫度 |
密封面 |
| PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃ |
五、氣動V型調節球閥 執行器參數
| 執行器型號 |
GT、AT、AR、AW系列單雙作用氣動執行器 |
| 供氣壓力 |
0.4～0.7MPa |
| 氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 |
-30～+70℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
六、氣動V型調節球閥 性能規范
| 試驗標準 |
公稱壓力（Mpa） |
壓力級（class） |
JIS(Mpa) |
| 試驗壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
| 強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
| 密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
| 氣密試驗 |
0.5～0.7 |
七、氣動V型調節球閥 結構圖
八、氣動V型調節球閥 連接尺寸
| 公稱通徑 DN |
L |
L1 |
-H |
H1 |
D |
D1 |
D2 |
D3 |
C |
f |
n-Φd |
| 25 |
62 |
159 |
260 |
87 |
115 |
85 |
65 |
38 |
16 |
2 |
4-Φ14 |
| 32 |
105 |
159 |
267 |
87 |
140 |
100 |
76 |
42 |
18 |
3 |
4-Φ18 |
| 40 |
114 |
211 |
292 |
87 |
150 |
110 |
84 |
50 |
18 |
3 |
4-Φ18 |
| 50 |
124 |
248 |
292 |
97 |
165 |
125 |
99 |
60 |
20 |
3 |
4-Φ18 |
| 65 |
145 |
269 |
327 |
112 |
185 |
145 |
118 |
75 |
20 |
3 |
4-Φ18 |
| 80 |
165 |
315 |
359 |
112 |
200 |
160 |
132 |
94 |
20 |
3 |
8-Φ18 |
| 100 |
194 |
345 |
359 |
122 |
220 |
180 |
156 |
110 |
22 |
3 |
8-Φ18 |
| 125 |
213 |
409 |
399 |
142 |
250 |
210 |
184 |
135 |
22 |
3 |
8-Φ18 |
| 150 |
229 |
438 |
461 |
165 |
285 |
240 |
211 |
165 |
24 |
3 |
8-Φ22 |
| 200 |
243 |
550 |
509 |
195 |
340 |
295 |
266 |
210 |
24 |
3 |
12-Φ22 |
| 250 |
297 |
633 |
603 |
237 |
405 |
355 |
319 |
260 |
26 |
3 |
12-Φ26 |
| 300 |
334 |
730 |
790 |
287 |
460 |
410 |
370 |
310 |
284 |
4 |
12-Φ26 |
| 350 |
414 |
1180 |
828 |
338 |
520 |
470 |
429 |
360 |
30 |
4 |
16-Φ26 |
九、氣動V型調節球閥 制造標準
| 設計與制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
| 法蘭尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 結構長度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 檢驗與試驗 |
JB/T 9092、API 598、GB/T13927 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-氣動V型調節球閥.PDF
