一、氣動調節蝶閥 產品概述

上海川滬閥門有限公司生產的氣動調節蝶閥具有自清洗作用，阻力系數小，流通能力大。外加配閥門定位器，輸入控制信號(4-20mADC)及0.4-0.7MPa的氣源即可控制運轉。氣動調節蝶閥適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。干凈介質可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達零泄露），高溫高壓工況可選用三偏心硬密封閥體。
特點：
1.簡單、體積小、重量輕、流阻小、流量系數大，密封性能好。調節范圍大。是自動化控制系統中儀表的執行單元。
2.氣動調節蝶閥采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變閥板的旋轉角度(0-90°任意角度)，具有較好的調節控制流量等參數。
3.氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。
適用場景:
氣動調節蝶閥廣泛應用于冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

二、氣動調節蝶閥 產品圖片

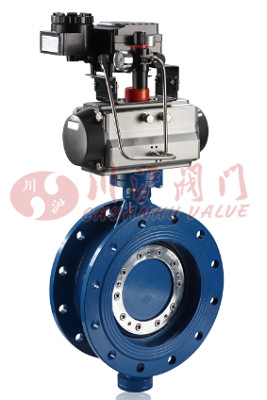

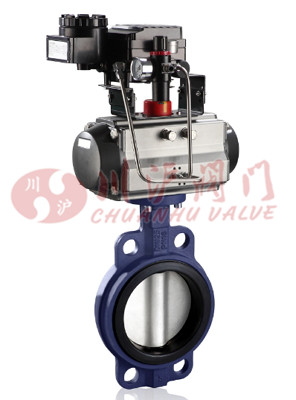

氣動調節蝶閥(軟密封對夾連接)	氣動調節蝶閥(硬密封法蘭連接)

三、氣動調節蝶閥 零部件材料

零件名稱	材料名稱
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	聚四氟乙烯、柔性石墨

四、氣動調節蝶閥 技術參數

公稱通徑DN(mm)	50～1200
公稱壓力	PN0.6、1.6、2.5MPa
連接形式	法蘭式、對夾式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的2%
可調范圍	50:1
配置執行機構	GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4-20mA模擬量控制

五、氣動調節蝶閥 執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動調節蝶閥 性能規范

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

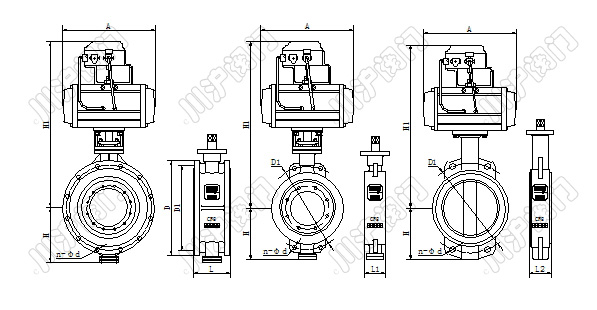

七、氣動調節蝶閥 結構圖

八、氣動調節蝶閥 連接尺寸

公稱通經(DN)	主要尺寸						法蘭尺寸
	L	L1/L2	H		H1	A	1.0MPa			1.6MPa			2.5MPa
			硬密封	軟密封			D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	43	112	63	625	245	165	125	4-18	165	125	4-18	165	125	4-18
65	112	46	115	70	625	245	185	145	4-18	185	145	4-18	185	145	8-18
80	114	46	120	83	645	245	200	160	4-18	200	160	8-18	200	160	8-18
100	127	52	138	105	675	355	220	180	8-18	220	180	8-18	235	190	8-22
125	140	56	164	115	715	355	250	210	8-18	250	210	8-18	270	220	8-26
150	140	56	175	137	800	355	285	240	8-22	285	240	8-22	300	250	8-26
200	152	60	200	164	850	250	340	295	8-22	340	295	12-22	360	310	12-26
250	165	68	243	206	925	250	395	350	12-22	405	355	12-26	425	370	12-30
300	178	78	250	230	1035	450	445	400	12-22	460	410	12-26	485	430	16-30
350	190	78	280	248	1070	450	505	460	16-22	520	470	12-26	555	490	16-33
400	216	102	305	289	1190	450	565	515	16-26	580	525	16-26	620	550	16-36
450	222	114	350	320	1250	650	615	565	20-26	640	585	16-30	670	600	20-36
500	229	127	380	343	1290	650	670	620	20-26	715	650	20-30	730	660	20-36
600	267	154	445	413	1455	850	780	725	20-30	840	770	20-33	845	770	20-39
700	292	165	480	478	1585	850	895	840	24-30	910	840	24-36	960	875	24-42
800	318	190	530	525	1700	1250	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	203	580	585	1965	1250	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	216	650	640	2015	1250	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	254	760	755	2250	1250	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
