襯氟蝶閥

一、襯氟蝶閥產品概述

D371F4（襯四氟）、D371F46（襯全氟）型襯氟材料的耐腐蝕襯氟蝶閥為對夾中線式結構，蝶板各向對稱，無偏置。襯氟蝶閥的軟密封結構，在120度以內的介質溫度下，密封性能卓越。密封比壓來自蝶板與閥座產生過盈擠壓而變形的彈性力。對各種不同粘度或半液體狀態的介質以及顆狀腐蝕介質，均可適應。
D371F型襯里材質有F3、F4、F46、PFA等。其中為常用的是F4、F46材料。F46具有與F4等效的防腐性能，由于它在一定溫度下融化而具有可流動性，因而使高分子聚合物家族的使用范圍大為擴展，與金屬融洽的貼和性能使它成為鋼鐵產品優秀的襯里材料。采用柔度適宜的優質橡膠，作為F46閥座的彈性填充物，橡膠將為彈性欠佳而防腐性能超群的F46閥座提供久而有效的彈性力。這一佳的互補型組合方式使蝶閥的綜合性能達到一個全新的理想境界，不但密封性能與防腐性能具佳，而且開閉力矩的摩擦力也大幅度減低。
此外，中線式結構具出色的調節功能。我廠對此類蝶閥的蝶板采取了更趨流線的外形設計，使管線的壓力損失明顯的降低。目前，經過技術部門的努力攻關，并采取一系列技術改進措施，通過對此類蝶閥各項性能指標的測試，在降低管線沿程阻力方面，已取得了明顯令人滿意的效果。

特點：
（1）、全襯氟蝶閥的所有過流部件（閥體內壁，蝶板，閥桿）均被氟材料包覆，完全防止了腐蝕介質對金屬部件的腐蝕。
（2）、閥座填充橡膠彈性好，操作輕便，壽命超長，密封更出色。
（3）、中線結構，可作快速切斷或調節流量之用，適用于要求可靠密封和良好調節特性的場合。
（4）、襯氟蝶閥閥體采用分體式，更換閥桿時非常方便，閥門不需要拆離管道即可完成。
適用場景：
襯氟蝶閥廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸汽）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。120度防腐工況佳性價比的產品。不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。

二、襯氟蝶閥產品圖片

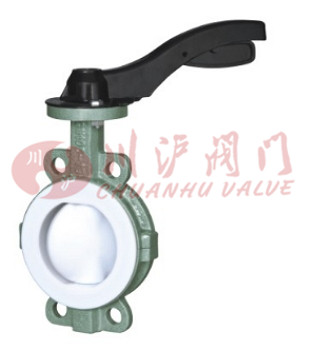

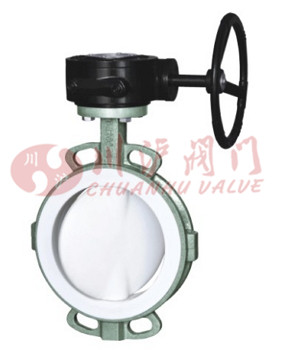

襯氟蝶閥(碳鋼襯氟對夾式)	襯氟蝶閥(碳鋼襯氟對夾式)

三、襯氟蝶閥執行標準

設計標準	GB12238
結構長度	GB12221
法蘭標準	JB/T79-94
法蘭標準	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	蝸輪、手動、電動、氣動

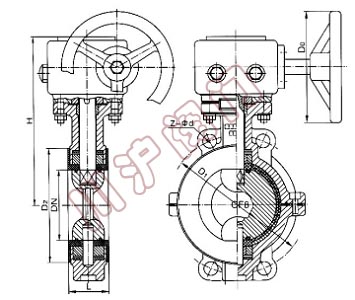

四、襯氟蝶閥結構圖

五、襯氟蝶閥連接尺寸

**襯氟蝶閥外形尺寸(mm)**
公稱通經		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa
40	3/2	33	145	110	85	3	18	4-φ18
50	2	43	160	125	100	3	20	4-φ18
65	5/2	46	180	145	120	3	20	4-φ18
80	3	49	195	160	135	3	22	4-φ18
100	4	56	215	180	155	3	22	8-φ16
125	5	64	245	210	185	3	24	8-φ18
150	6	70	280	240	210	3	24	8-φ23
200	8	71	335	295	265	3	26	8-φ23
250	10	76	390	350	320	3	28	12-φ23
300	12	83	440	400	368	4	28	12-φ23
350	14	92	500	460	428	4	30	16-φ23
400	16	102	565	515	482	4	32	16-φ25
450	18	114	615	565	532	4	32	20-φ25
500	20	127	670	620	585	4	34	20-φ25
600	24	154	780	725	685	5	36	20-φ30
700	28	165	895	840	800	5	40	24-φ30
800	32	190	1010	950	905	5	44	24-φ34
900	36	203	1110	1050	1005	5	46	28-φ34
1000	40	216	1220	1160	1115	5	50	28-φ34
1200	48	254	1450	1380	1325	5	56	32-φ41
PN1.6MPa
40	3/2	33	145	110	85	3	18	4-φ18
50	2	43	160	125	100	3	20	4-φ18
65	5/2	46	180	145	120	3	20	4-φ18
80	3	49	195	160	135	3	22	8-φ18
100	4	56	215	180	155	3	24	8-φ18
125	5	64	245	210	185	3	26	8-φ18
150	6	70	280	240	210	3	28	8-φ23
200	8	71	335	295	265	3	30	12-φ23
250	10	76	405	355	320	3	32	12-φ25
300	12	83	460	410	375	4	34	12-φ25
350	14	92	520	470	435	4	38	16-φ25
400	16	102	580	525	485	4	40	16-φ30
450	18	114	640	585	545	4	44	20-φ30
500	20	127	705	650	608	4	46	20-φ34
600	24	154	840	770	718	5	54	20-φ41
700	28	165	910	840	788	5	54	24-φ41
800	32	190	1020	950	898	5	54	24-φ41
900	36	203	1120	1050	998	5	54	28-φ41
1000	40	216	1255	1170	1110	5	60	28-φ48

六、襯氟蝶閥安裝說明

1、安裝前應核對蝶閥之規格、材料是否與設計相符合。
2、并于安裝前將內部之砂塵、異物及雜屑清理干凈，以免造成動作不順或產生泄漏。
3、安裝前其相關之配管應按規定做適當之懸吊固定，以避免安裝后對閥產生不當之應力。
4、配管之兩法蘭面間必須平行對準同心。
5、安裝時蝶閥與法蘭間無需另行加裝墊片。
6、蝶閥與逆止閥或泵浦近接之處，在二者中間使用漸擴接頭，閥盤開關扭轉才不會受到阻礙。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
