一、二片式高平臺球閥產品概述

二片式高平臺球閥是內螺紋球閥種類中的一種形式，高平臺的設計多是為了和氣動執行器組成二片式氣動球閥，或與電動執行器連接組成二片式電動內螺紋球閥，閥門結構十分緊湊、占用空間小，與執行器連接后極大的擴展了本閥門的應用場合和范圍，可以用在自動化控制系統中，實現對管道內氣路、油路、水路等介質的控制。

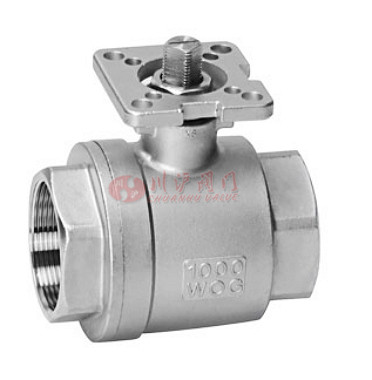

二、二片式高平臺球閥產品圖片


二片式高平臺球閥	二片式高平臺球閥

三、二片式高平臺球閥零部件參數

設計制造DESIGN:	GB/T-12224/ANSI B16.34
螺紋標準THREAD	BSPT/BSP/NPT/DIN/JIS/RC/G
檢查與測試TEST	GB/T-13927/API598

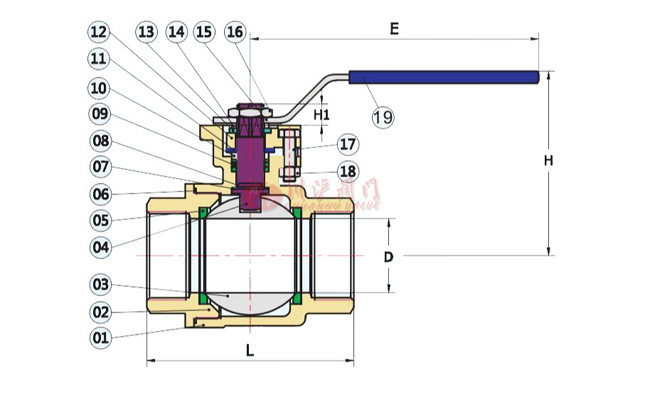

四、二片式高平臺球閥分解圖

五、二片式高平臺球閥零部件材質

NO.	零件名稱PART NAME	材質 MATERIALS LIST
1	閥體BODY	CF8M	Cf8
2	閥蓋END CAP	CF8M	CF8
3	球 BALL	SS316	SS304
4	閥桿STEM	SS316	SS304
5	閥座SEAL	RTFE	RTFE
6	線條 BODY SEAL	PTFE	PTFE
7	桿密封 THRUST WASHER	PTFE	PTFE
8	0型圈 STEM O-RING	VITON	VITON
9	中頭墊 STEM PACKING	PTFE	PTFE
10	填料壓套GLAND	SS304	SS304
11	碟簧 BELLEVILLE WASHER	SS304	SS304
12	填料壓套GLAND	SS304	SS304
13	定位片 STOP WASHER	SS304	SS304
14	金屬墊WASHER	SS304	SS304
15	手柄HANDLE	SS304	SS304
16	螺帽 HANDLE NUT	SS304	SS304
17	螺栓BOLT	SS304	SS304
18	螺母NUT	SS304	SS304
19	膠套 HANDLE COVER	PLASTIC	PLASTIC

六、二片式高平臺球閥結構圖

七、二片式高平臺球閥連接尺寸

SIZE	D	L	E	H	H1	C
1/2"	15	62	120	70	9	9
3/4"	20	74	137	78	9	11
1"	25	86	137	82	11	11
1-1/4"	32	96	187	88	11	11
1-1/2"	38	108	187	93	14	11
2"	50	120	187	103	14	14
2-1/2"	65	160	315	165	17	17
3"	85	185	315	180	17	17
4"	100	225	265	200	17	17
