一片式球閥
一、一片式球閥 產品概述
上海川滬閥門有限公司生產的Q11F一片式球閥，Q11F 型 PN16~PN63 一片式球閥適用于 PN1.0～4.0MPa，工作溫度 -29～180℃（密封圈為增強聚四氟乙烯）或 -29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質。
特點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，現球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。
適用場景:
一片式球閥Q11F廣泛適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

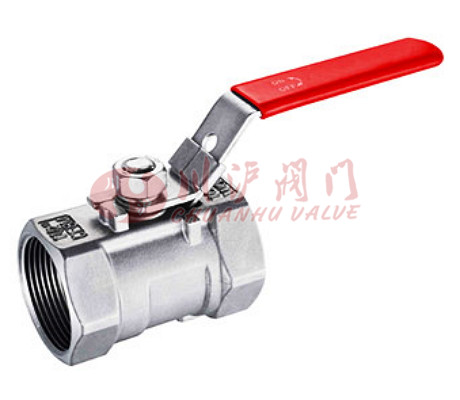

二、一片式球閥 產品圖片
 |
| 一片式球閥(不銹鋼連接) |
三、一片式球閥 零件材質
| 適用 介質 |
型號 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片 填料 |
|---|---|---|---|---|---|---|
| 水、蒸汽、油 | Q11F-16C、Q11F-25C Q11F-40C、Q11F-64C |
A105、45 | 1Cr18/1Cr18Ni9Ti | 不 銹 鋼 SS304 |
聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL | 聚四氟乙烯PTFE對位聚苯PPL |
| 硝酸類 | Q11F-16P、Q11F-25P Q11F-40P、Q11F-64P |
SS304/1Cr18Ni19Ti | SS304/1Cr18Ni9Ti | |||
| 醋酸類 | Q11F-16R、Q11F-25R Q11F-40R、Q11F-64R |
SS316/Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti |

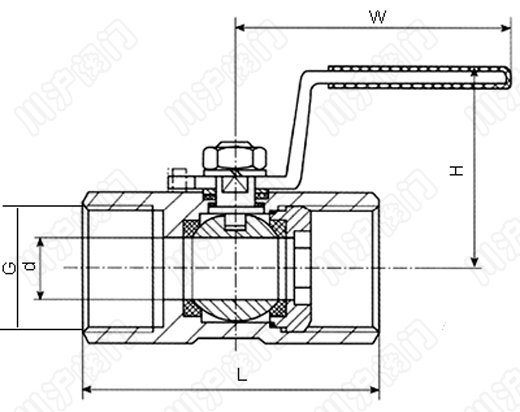

四、一片式球閥 結構圖
 |
五、一片式球閥 連接尺寸
| 公稱通徑 | G | 尺寸（mm） | |||
|---|---|---|---|---|---|
| d | L | W | H | ||
| 6 | 1/4″ | 8 | 60 | 110 | 56 |
| 10 | 3/8″ | 18 | 60 | 110 | 58 |
| 15 | 1/2″ | 10.5 | 60 | 110 | 58 |
| 20 | 3/4″ | 13 | 67.5 | 110 | 62 |
| 25 | 1″ | 17 | 73 | 110 | 68 |
| 32 | 1 1/4″ | 22 | 90 | 150 | 75 |
| 40 | 1 1/2″ | 25 | 97.5 | 150 | 83 |
| 50 | 2″ | 32 | 112 | 150 | 90 |
| 65 | 2 1/2″ | 40 | 132 | 180 | 95 |
| 80 | 3″ | 50 | 156 | 220 | 100 |
| 100 | 4″ | 65 | 196 | 250 | 115 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
