高平臺薄型球閥
一、高平臺薄型球閥 產品概述
高平臺薄型球閥是引進意大利球閥的新設計，縮短了球閥的法蘭間距，節約的組裝、安裝成本，比普通的法蘭球閥設計緊湊，避免了介質從閥門的中法蘭連接處泄露，其中高平臺的設計更多的是為了和氣動執行器組成氣動薄型球閥，或者與電動執行器組成電動薄型球閥，來適應系統上自動化控制的需要。

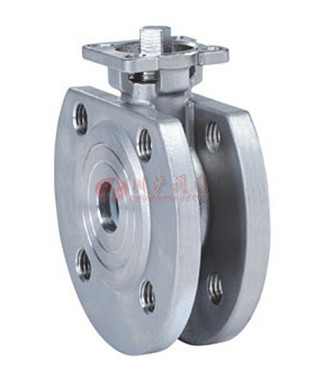

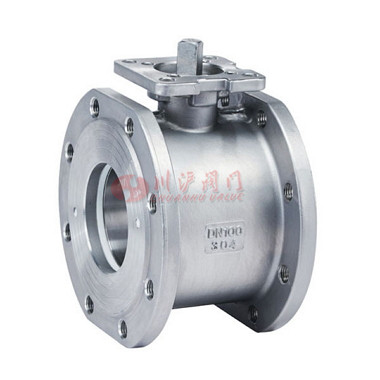

二、高平臺薄型球閥 產品圖片
 |
 |
| 高平臺薄型球閥 | 高平臺薄型球閥 |
三、高平臺薄型球閥 零部件參數
| 平臺標準 | ISO 5211 |
|---|---|
| 檢查測試 | EN-12266-1、 API-598 |
| 法蘭連接尺寸 | EN 1092-1 Pn16、ANSI B16.5 CLASS 150 |

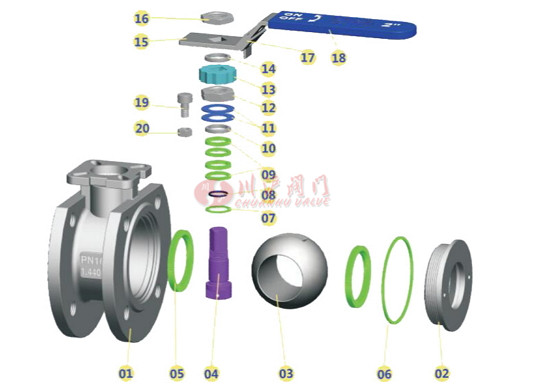

四、高平臺薄型球閥 分解圖
 |
五、高平臺薄型球閥 零部件材質
| NO. | 零件名稱PART NAME | PN16/40 | CLASS150 | ||
|---|---|---|---|---|---|
| 1 | 閥體BODY | CF8M | CF8 | CF8M | WCB |
| 2 | 閥蓋END CAP | CF8M | CF8 | CF8M | WCB |
| 3 | 球 BALL | SS316 | SS304 | SS316 | SS304 |
| 4 | 閥桿STEM | SS316 | SS304 | SS316 | SS304 |
| 5 | 閥座SEAL | RTFE | RTFE | RTFE | RTFE |
| 6 | 線條 BODY SEAL | PTFE | PTFE | PTFE | PTFE |
| 7 | 桿密封 THRUST WASHER | PTFE | PTFE | PTFE | PTFE |
| 8 | 0型圈 STEM O-RING | VITON | VITON | VITON | VITON |
| 9 | 中頭墊 STEM PACKING | PTFE | PTFE | PTFE | PTFE |
| 10 | 填料壓套GLAND | SS304 | SS304 | SS304 | SS304 |
| 11 | 碟簧 BELLEVILLE WASHER | SS304 | SS304 | SS304 | SS304 |
| 12 | 下螺帽STEM NUT | SS304 | SS304 | SS304 | SS304 |
| 13 | 防松蓋 STOP WASHER | SS304 | SS304 | SS304 | SS304 |
| 14 | 墊片壓簧 FILLING DAMPING RING | SS304 | SS304 | SS304 | SS304 |
| 15 | 手柄HANDLE | SS304 | SS304 | SS304 | SS304 |
| 16 | 螺帽 HANDLE NUT | SS304 | SS304 | SS304 | SS304 |
| 17 | 鎖片 LOCKING PAD | SS304 | SS304 | SS304 | SS304 |
| 18 | 膠套 HANDLE COVER | PLASTIC | PLASTIC | PLASTIC | PLASTIC |
| 19 | 定位螺絲STOP BOIT | SS304 | SS304 | SS304 | SS304 |
| 20 | 定位螺帽STOP NUT | SS304 | SS304 | SS304 | SS304 |

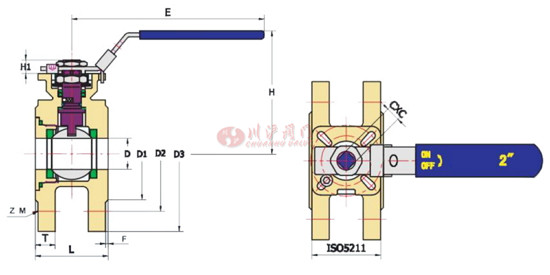

六、高平臺薄型球閥 結構圖
 |
七、高平臺薄型球閥 連接尺寸
GB（國標法蘭）DN15-DN50 PN16/40，DN65-DN100 PN16
| SIZE | D | L | E | H | H1 | C | D1 | D2 | D3 | T | F | M-N | IS05211 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN15 | 1/2" | 15 | 35 | 116 | 75 | 9 | 9 | 46 | 65 | 95 | 14 | 2 | 4-14 | F03/F04 |
| DN20 | 3/4" | 20 | 38 | 116 | 80 | 9 | 9 | 56 | 75 | 105 | 14 | 2 | 4-14 | F03/F04 |
| DN25 | 1" | 25 | 44 | 165 | 80 | 11 | 11 | 65 | 85 | 115 | 14 | 2 | 4-14 | F04/F05 |
| DN32 | 1-1/4" | 32 | 54 | 165 | 90 | 11 | 11 | 78 | 100 | 135 | 16 | 2 | 4-18 | F04/F05 |
| DN40 | 1-1/2" | 38 | 62 | 193 | 95 | 14 | 14 | 84 | 110 | 145 | 16 | 2 | 4-18 | F05/F07 |
| DN50 | 2" | 50 | 80 | 193 | 110 | 14 | 14 | 100 | 125 | 160 | 16 | 2 | 4-18 | F05/F07 |
| DN65 | 2-1/2' | 64 | 101 | 235 | 150 | 17 | 17 | 120 | 145 | 185 | 18 | 2 | 4-18 | F07/F10 |
| DN80 | 3" | 78 | 118 | 235 | 165 | 17 | 17 | 135 | 160 | 195 | 20 | 2 | 8-18 | F07/F10 |
| DN100 | 4" | 100 | 150 | 266 | 185 | 17 | 17 | 156 | 180 | 215 | 20 | 2 | 8-18 | F07/F10 |
1/2"~4"Class 150
| SIZE | D | L | E | H | H1 | C | D1 | D2 | D3 | T | F | M-N | IS05211 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN15 | 1/2" | 15 | 35 | 116 | 70 | 9 | 9 | 35 | 60.5 | 89.0 | 10.5 | 1.6 | 4-16 | F03/F04 |
| DN20 | 3/4" | 20 | 38 | 116 | 74 | 9 | 9 | 43 | 70.0 | 98.6 | 10.5 | 1.6 | 4-16 | F03/F04 |
| DN25 | 1" | 25 | 42 | 165 | 75 | 11 | 11 | 51 | 79.2 | 108.0 | 10.5 | 1.6 | 4-16 | F04/F05 |
| DN32 | 1-1/4" | 32 | 54 | 165 | 87 | 11 | 11 | 63 | 88.9 | 117.5 | 11.2 | 1.6 | 4-16 | F04/F05 |
| DN40 | 1-1/2" | 38 | 62 | 193 | 90 | 14 | 14 | 73 | 98.6 | 127.0 | 12.7 | 1.6 | 4-16 | F05/F07 |
| DN50 | 2" | 50 | 80 | 193 | 99 | 14 | 14 | 92 | 120.7 | 152.5 | 14.3 | 1.6 | 4-19 | F05/F07 |
| DN65 | 2-1/2" | 64 | 101 | 235 | 141 | 17 | 17 | 104.7 | 139.7 | 177.8 | 15.9 | 1.6 | 4-19 | F07/F10 |
| DN80 | 3" | 78 | 118 | 235 | 150 | 17 | 17 | 127 | 152.4 | 190.5 | 17.5 | 1.6 | 4-19 | F07/F10 |
| DN100 | 4" | 100 | 153 | 266 | 172 | 17 | 17 | 157.2 | 190.5 | 228.6 | 22.3 | 1.6 | 8-19 | F07/F10 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
