美標球閥

一、美標球閥產品概述

Q41F美標球閥，適用于Class150~Class1500 的各種管路上，用于截斷或接通管路中的介質。
特點：
1．流體阻力小，其阻力系數與同長度的管段相等。
2．結構簡單、體積小、重量輕。
3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。
適用場景:
美標球閥Q41F廣泛適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

二、美標球閥產品圖片

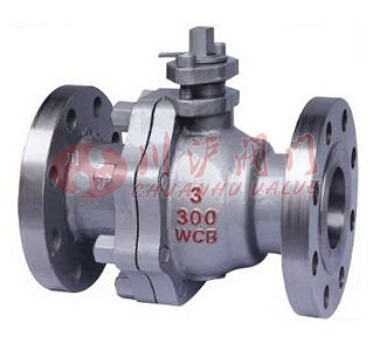

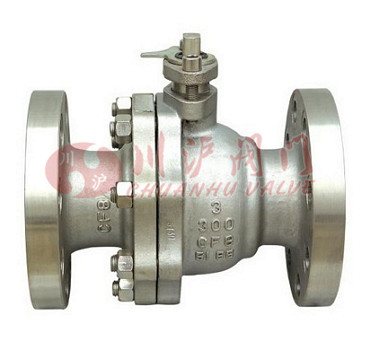

美標球閥(鑄鋼法蘭連接)	美標球閥(不銹鋼法蘭連接)

三、美標球閥零部件參數

名稱		WCB類	CF8類	CF3類	CF8M類	CF3M類
閥體左體		A216-WCB	A315-CF8	A35-CF3	A351-CF8M	A351-CF3M
球體	B2-B8	A105-1025	A182-F304L	A182-F304L	A132-F316	A182-F316L
球體	B8以上	A216-WCB	A351-CF8M	A351-CF3	A351-CF8M	A351-CF3M
閥桿		A182-F6a	A182-F304	A182-F304L	A182-F336	A182-F316L
閥座		PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
閥座支承圈		A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
彈簧			3yc-7/17-49H
O形圈		NBR	氟橡膠
螺柱		A193-B7	A193-B8
螺母		A194-2H	A194-8

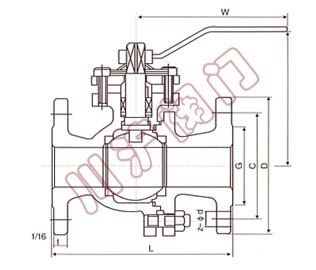

四、美標球閥結構圖

五、美標球閥連接尺寸

公稱壓力	公稱通徑	d	L	D	C	G	b	f	Z-Φd	H	W
Class 150	1/2"	13	108	89	60.5	35	11.5	1.6	4-16	79	135
	3/4"	19	117	98	70	43	11.5	1.6	4-16	84	135
	1"	25	127	108	79.5	51	12	1.6	4-16	95	170
	1-1/4"	32	140	117	89	64	13	1.6	4-16	103	170
	1-1/2"	38	165	127	98.5	73	15	1.6	4-16	111	200
	2"	51	178	152	120.5	92	16	1.6	4-19	120	200
	2-1/2"	64	190	178	139.5	105	18	1.6	4-19	153	300
	3"	76	203	190	152.5	127	19	1.6	4-19	163	300
	4"	102	229	229	190.5	157	24	1.6	8-19	182	400
	5"	127	356	254	216	186	24	1.6	8-22	260	500
	6"	152	394	279	241.5	216	26	1.6	8-22	280	800
	8"	203	457	343	298.5	270	29	1.6	8-22	-	1100
Class 300	1/2"	13	140	95	66.5	35	15	1.6	4-16	79	135
	3/4"	19	152	117	82.5	43	16	1.6	4-19	84	135
	1"	25	165	124	89	51	18	1.6	4-19	95	170
	1-1/4"	32	178	133	98.5	64	19	1.6	4-19	103	170
	1-1/2"	38	190	156	114.5	73	21	1.6	4-22	111	200
	2"	51	216	165	127	92	23	1.6	4-22	120	200
	2-1/2"	64	241	190	149	105	26	1.6	8-19	153	300
	3"	76	283	210	168.5	127	29	1.6	8-22	163	300
	4"	102	305	254	200	157	32	1.6	8-22	182	400
	5"	127	381	279	235	186	35	1.6	8-22	260	500
	6"	152	403	318	270	216	37	1.6	12-22	280	800
	8"	203	502	381	330	270	42	1.6	12-25	-	1100

六、美標球閥安裝說明

1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
4）、閥法蘭與管線法蘭間按管路設計要求裝上密封墊。
5）、帶傳動機構的球閥，按產品使用說明書的規定安裝。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
